Productomschrijving

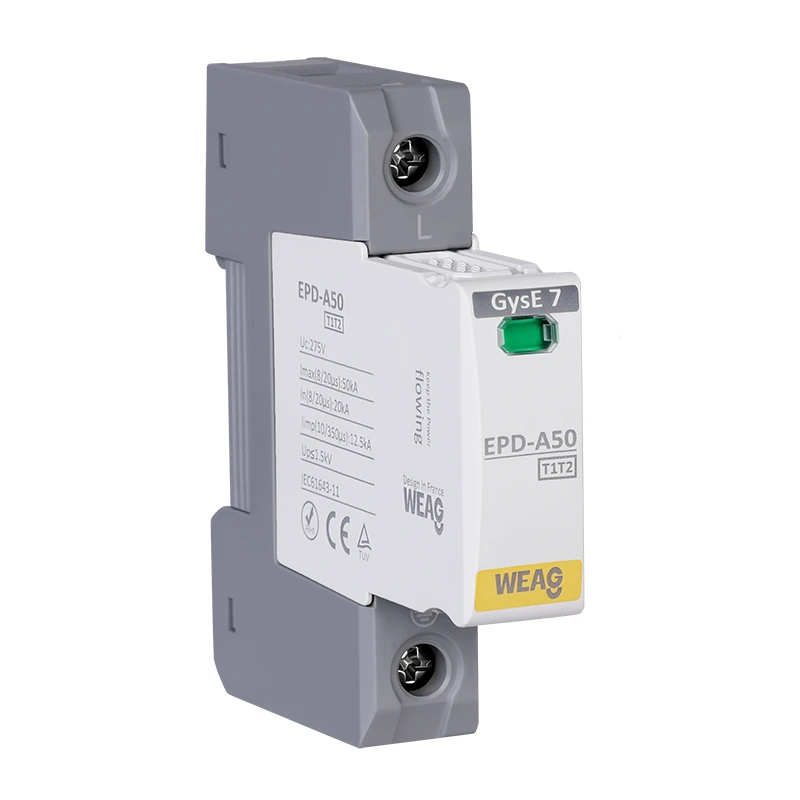

● Modelnr.: EPD-A50/T1T2
● Nominale spanning (max. continue wisselspanning) [Uc]: 275V of 385V
● Beschermingsniveau: klasse T1T2 (B+C)
● Bliksemstootstroom (10/350) [slap]: 7kA, 12,5kA
● Imax: 50kA
● In: 20kA
● Spanningsbeveiligingsniveau [Omhoog]: Minder dan of gelijk aan 1,5 kV
● Poolnummer: 1-4P, 1P+NPE, 3P+NPE
● Optioneel alarmcontact
Invoering
De EPD-serie 50kA SPD T1T2 is speciaal ontworpen om elektrische apparatuur en systemen te beschermen tegen spanningspieken, ook wel bekend als pieken of transiënte spanningen. Deze pieken kunnen worden veroorzaakt door factoren zoals blikseminslagen, schommelingen in het elektriciteitsnet, schakelhandelingen of andere elektrische storingen.
De primaire functie van de EPD-serie 50kA SPD T1T2 is om overmatige spanningsniveaus af te leiden en de piek te beperken tot een veilige drempelwaarde. Hierdoor wordt effectief voorkomen dat de overmatige spanning gevoelige elektronische apparaten en apparatuur bereikt en beschadigt die op het elektrische systeem zijn aangesloten.
De EPD-serie 50kA SPD T1T2 voldoet aan de SPD-klasse I+II (klasse B+C) classificatie, zoals uiteengezet in normen zoals IEC61643-11 en GB 18802.11. Het gebruikt componenten zoals metaaloxidevaristoren (MOV) of gasontladingsbuizen (GDT) om overmatige spanningspieken te absorberen of om te leiden. Deze componenten bieden een pad met lage impedantie voor de piekstroom, reageren snel op pieken en leiden de overtollige spanning af naar de grond of een neutraal punt, waardoor de aangesloten apparatuur wordt beschermd.
Functie
● 10/350μs, 8/20ns vonkbrug
● Enkelvoudige overspanningsbeveiliging, eenvoudig in te brengen
● Integreert verzegelde GDT-technologie, uitstekende capaciteit om hoge volgstroom te onderdrukken
● Opmerkelijk verlaagd spanningsbeveiligingsniveau
● Dubbele aansluitingen voor parallelle of serie (V-vormige) koppeling
● Veelzijdige aansluitmogelijkheden voor geleiders en busbars
● Overgang van groen naar rood venster bij een storing, vergezeld van een afstandsalarmterminal
● Voor het gebruik van MOV met hoge prestaties en maximaal 10/350 7kA, 12,5kA
Technische data
|
Type |
EPD-A50/T1T2 |
|
Nominale spanning (max. continue wisselspanning) [Uc] |
275V of 385V |
|
Bliksemstootstroom (10/350) [slap] |
7kA, 12,5kA |
|
Nominale ontladingsstroom (8/20) [ln] |
20kA |
|
Maximale ontladingsstroom [Imax] |
50kA |
|
Spanningsbeveiligingsniveau [Omhoog] |
Minder dan of gelijk aan 1,5 kV |
|
Volg de huidige bluscapaciteit bij UC [Als] |
32A-zekering wordt niet geactiveerd bij 2kArms 255V |
|
Reactietijd [tA] |
Minder dan of gelijk aan 100ns |
|
Maximale reservezekering (L) |
200A gL/gG |
|
Maximale reservezekering (L-L') |
125A gL/gG |
|
TOV-spanning |
335V/5sec |
|
Bedrijfstemperatuurbereik (parallelle bedrading) [Tup] |
-40 graad ...+80 graad |
|
Bedrijfstemperatuurbereik (via bedrading) [Tus] |
-40 graad ...+60 graad |
|
Doorsnede-oppervlakte |
35mm² massief / 50mm² flexibel |
|
Montage op |
35mm DIN-rail |
|
Behuizingsmateriaal |
lichtgrijze thermoplast, UL{{0}}V0 |
|
Dimensie |
2 modificaties |
|
Testnormen |
IEC 61643-11; GB 18802.11; YD/T 1235.1 |
|
Certificering |
Na Christus |
|
Type afstandssignaleringscontact |
Schakelcontact |
|
Schakelvermogen wisselstroom |
250V / 0.5A |
|
Schakelvermogen dc |
250V / 0.1A; 125V/0.2A; 75V/0.5A |
|
Doorsnede voor afstandssignaleringscontact |
Max. 1,5 mm² massief / flexibel |
