Productomschrijving

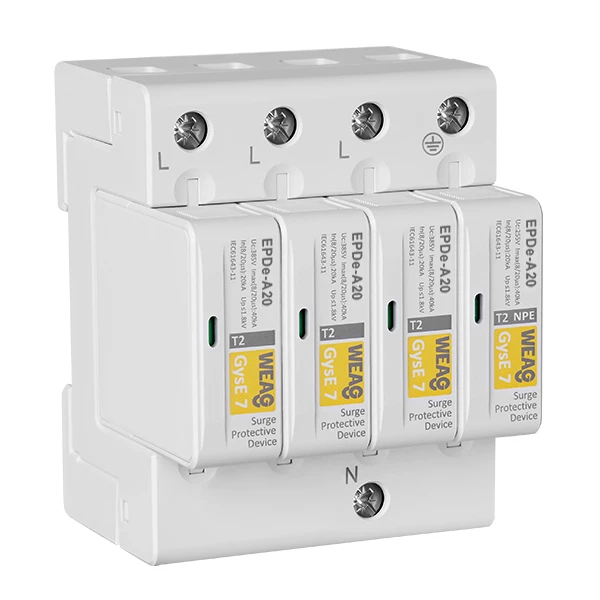

● Modelnr.: EPDe-A20/T2

● Nominale spanning (max. continue wisselspanning) [Uc]: 275V of 385V

● Beschermingsniveau: T2-klasse

● Imax: 20kA

● In: 10kA

● Spanningsbeveiligingsniveau [Omhoog]: Minder dan of gelijk aan 1,5 kV

● Poolnummer: 1-4P, 1P+NPE, 3P+NPE

● Optioneel alarmcontact

Invoering

De EPDe-serie IEC 61643-11 20kA T2 SPD 1P overspanningsbeveiliging is doelbewust ontworpen om betrouwbare en uitgebreide bescherming te bieden voor elektrische apparatuur en systemen tegen spanningspieken, algemeen bekend als pieken of transiënte spanningen. Deze pieken kunnen afkomstig zijn van verschillende bronnen, waaronder blikseminslagen, schommelingen in het elektriciteitsnet, schakelhandelingen of andere elektrische storingen.

Het hoofddoel van het overspanningsbeveiligingsapparaat uit de EPDe-serie IEC 61643-11 20kA T2 SPD 1P is om overmatige spanningsniveaus effectief af te leiden en de piek te beperken tot een veilige drempelwaarde, zodat gevoelige elektronische apparaten en aangesloten apparatuur veilig blijven voor schade.

De EPDe-serie IEC 61643-11 20kA T2 SPD 1P overspanningsbeveiliging voldoet aan de SPD-klasse II (klasse C)-classificatie in overeenstemming met de IEC61643-11- en GB 18802.11-normen en bevat geavanceerde componenten, zoals metaaloxidevaristoren (MOV) of gasontladingsbuizen (GDT), om overmatige spanningspieken te absorberen of om te leiden. Deze componenten bieden een pad met lage impedantie voor piekstroom, reageren snel op pieken en leiden de overmatige spanning om naar de grond of een neutraal punt, waardoor betrouwbare bescherming wordt geboden voor aangesloten apparatuur.

Bovendien biedt het EPDe-serie IEC 61643-11 20kA T2 SPD 1P overspanningsbeveiligingsapparaat extra voordelen naast overspanningsbeveiliging. Het draagt bij aan de algehele levensduur en betrouwbaarheid van elektrische systemen door de schadelijke effecten van overspanningen te beperken, downtime te minimaliseren en het risico op kostbare reparaties of vervanging van apparatuur te verminderen.

Met zijn robuuste ontwerp, naleving van internationale normen en gebruik van geavanceerde beschermende componenten biedt het EPDe-serie IEC 61643-11 20kA T2 SPD 1P overspanningsbeveiligingsapparaat een uitgebreide oplossing voor het beveiligen van elektrische systemen. Het biedt gemoedsrust en zorgt voor de ononderbroken werking van gevoelige elektronische apparatuur, waardoor het een essentieel bezit is voor elke elektrische installatie.

Functie

● Enkelvoudige bliksemstroombeveiliging, eenvoudig in te pluggen

● Bevat een verzegelde GDT-technologie, die een hoge efficiëntie garandeert bij het blussen van volgstromen

● Uitzonderlijk laag spanningsbeveiligingsniveau

● Dubbele aansluitingen voor parallelle of serie (V-vormige) verbindingsconfiguraties

● Veelzijdige connectiviteitsopties voor zowel geleiders als busbars

● Transformeert de kleur van het venster van groen naar rood bij detectie van een storing en biedt tegelijkertijd een externe alarmterminal.

Technische data

Type	EPDe-A20/T2
IEC-categorie	II, T2, Klasse C
SPD-categorie	Spanningsbegrenzend type (1P-4P); Combinatietype (1P+NPE, 3P+NPE)
Nominale spanning (Ue)	220V of 380V
Max. continue wisselspanning [Uc]	275V of 385V
Nominale ontladingsstroom (8/20μs) LN [ln]	10kA
Maximale ontladingsstroom (8/20μs) LN [Imax]	20kA
Spanningsbeveiligingsniveau (8/20μs) LN [Omhoog]	1,5kV
Weerstand tegen kortsluitstroom [kA]	Minder dan of gelijk aan 25kA
Reactietijd [tA]	Minder dan of gelijk aan 25ns
Bedrijfstemperatuurbereik (parallelle bedrading) [Tu]	-40 graad ...+70 graad
Foutindicatie	Groen: normaal; Rood: storing
Doorsnede-oppervlakte	4-35mm² massief / 50mm² flexibel
Montage op	35mm DIN-rail
Behuizingsmateriaal	lichtgrijze thermoplast, UL{{0}}V0
Dimensie	1 mod
Testnormen	IEC 61643-11; GB 18802.11; YD/T 1235.1
Certificering	CE
Type afstandssignaleringscontact	Schakelcontact
Schakelvermogen wisselstroom	250V / 0.5A
Schakelvermogen dc	250V / 0.1A; 125V/0.2A; 75V/0.5A
Doorsnede voor afstandssignaleringscontact	Max. 1,5 mm² massief / flexibel

Vragen en antwoorden

V: Kan een SPD uit de EPD/EPDe-serie bescherming bieden tegen overspanningen die worden veroorzaakt door blikseminslagen in nabijgelegen elektriciteitsleidingen?

A: Ja, een EPD/EPDe-serie SPD die bij de service-ingang wordt geïnstalleerd, kan bescherming bieden tegen overspanningen die worden veroorzaakt door blikseminslagen in nabijgelegen elektriciteitsleidingen.

V: Kan een EPD/EPDe-serie SPD worden gebruikt in een zonne-energiesysteem?

A: Ja, EPD/EPDe-serie SPD's type Z worden veel gebruikt in zonne-energiesystemen om de zonnepanelen, omvormers en andere componenten te beschermen tegen overspanningen.

V: Kan een SPD uit de EPD/EPDe-serie bescherming bieden tegen overspanningen veroorzaakt door elektromagnetische pulsen (EMP's)?

A: Ja, speciale SPD's met hoge capaciteit uit de EPD/EPDe-serie kunnen bescherming bieden tegen overspanningen die worden veroorzaakt door elektromagnetische pulsen (EMP's) die worden veroorzaakt door gebeurtenissen zoals kernexplosies of bliksem.

V: Kan een SPD uit de EPD/EPDe-serie worden gebruikt in gevaarlijke of explosieve omgevingen?

A: Ja, er zijn SPD's uit de EPD/EPDe-serie die speciaal zijn ontworpen voor gevaarlijke of explosieve omgevingen. Deze worden in een explosieveilige kast geïnstalleerd en voldoen aan de vereiste veiligheidseisen en certificeringen voor dergelijke toepassingen.
